BLL型螺旋溜槽

BLL型螺旋溜槽設備是利用礦漿在螺旋回轉運動中產生的慣性離心力實現輕重礦物分選的高效重力選礦設備；螺旋溜槽不需要動力，而是通過重力，水壓和摩擦力的作用利用不同的顆粒來

加工材料

BLL型螺旋溜槽設備用于0.3-0.02mm細粒的鉻、鐵、錫、鎢、鉭、鈮、金礦、煤礦、獨居石、金紅石、鋯英石以及具有足夠比重差的其它金屬、非金屬礦物。

應用范圍

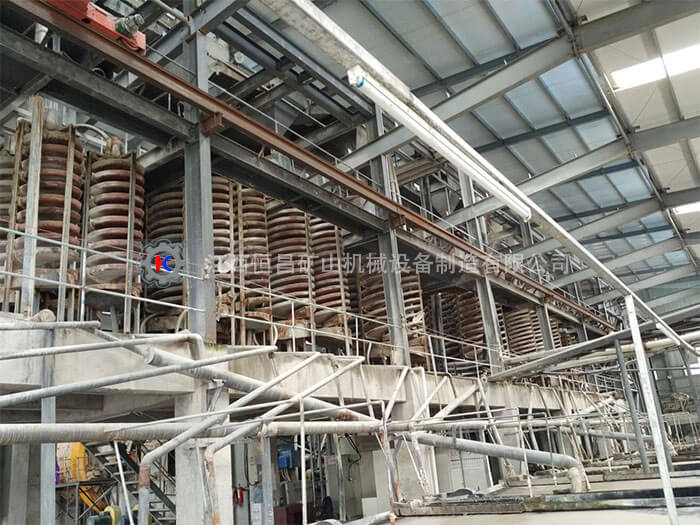

BLL型螺旋溜槽設備常用于礦山選廠的粗選、掃選等選礦工藝中，另外對于海濱、河畔、砂灘、溪道的砂礦分選也很理想。

優點和特點

1、BLL型螺旋溜槽設備占地空間小，處理量大，結構簡單，不需要動力。

2、分選效率高，回收率高，分礦準確。

3、對給礦量，濃度，粒度，品位的波動適應性強。

4、BLL型螺旋溜槽設備安裝簡單，操作方便，投資小，收益快，使用壽命長。

產品結構

BLL型螺旋溜槽設備由給礦勻分器、給礦槽、螺旋葉片、產品截取槽、接料斗和槽支架六個部分組成。螺旋葉片是由玻璃鋼(玻璃纖維增強塑料)制成，借螺栓聯接在一起。

將BLL型螺旋溜槽設備立起校準垂直線，用鐵架或木頭固定在合適的位置，由砂泵將礦漿送到螺旋上頂兩個進料口處，加入補充水，調節礦漿濃度，礦漿自然從高往下旋流在旋轉的斜面流速中產生一種慣性的離心力，以礦砂的比重、粒度、形狀上的差異，在旋流的重力和離心力的作用下將礦與砂分開；螺旋溜槽的尾端裝有閥塊式產品截取槽，將分選的產品沿徑向按品位分成三種，用調節閥塊的位置來改變各產品的截取寬度，精礦流入精礦斗用管道接出，尾砂流進尾砂斗用管道接到砂池。

技術參數

型號Model	螺旋直徑Spiral Diameter(mm)	螺距Pitch(mm)	安裝頭數Number Of Installationheads	給礦粒度Feeding Size(mm)	給礦濃度Feeding Density(%)	處理能力Capacity(t/h)	外形尺寸Dimenslons(LWH)(mm)	重量Weight(kg)
5LL-400	400	240/180	2	0.2-00.2	25-55	0.15-0.2	4604601500	50
5LL-600	600	450/360/270	2	0.2-00.2	25-55	0.4-0.8	7007002600	150
5LL-900	900	675/540/405	4	0.2-00.3	25-55	2-3	106010604000	400
5LL-1200	1200	900/720/540	4	0.2-00.3	25-35	4-6	136013605230	600
5LL-1500	1500	900/800/680/540	4	0.8-0.037	30-60	6-8	160016005300	800
5LL-2000	2000	1200	3	2.00-0.04	30-55	7-10	212021205600	900
